科普讲堂 | 三层交换机在校园网和城域教育网中的应用和意义

随着网络技术的发展，“第三层交换机”这个词汇在业界已经比较流行了，在大中型网络中，已经有了很多千兆第三层交换机、甚至是万兆第三层交换机的核心网络。那么，对于三层交换机你又了解多少呢？

简而言之，三层交换就是使用三层交换技术实现VLAN间的通信，即：三层交换=二层交换+三层转发。

三层交换工作原理

1、当三层设备接收到一个数据帧，会拆除原数据帧，重新封装新的源MAC地址和目标MAC地址，并且因为帧头部的信息发生变化，最后的帧校验CRC也应当随之改变。

2、在这个流中的多个数据包，其中只有第一个数据包是由三层交换机的三层引擎来处理的，处理的方式是软件方式，与路由器相同，三层引擎获取了新的2层封装信息后路由这个数据包。

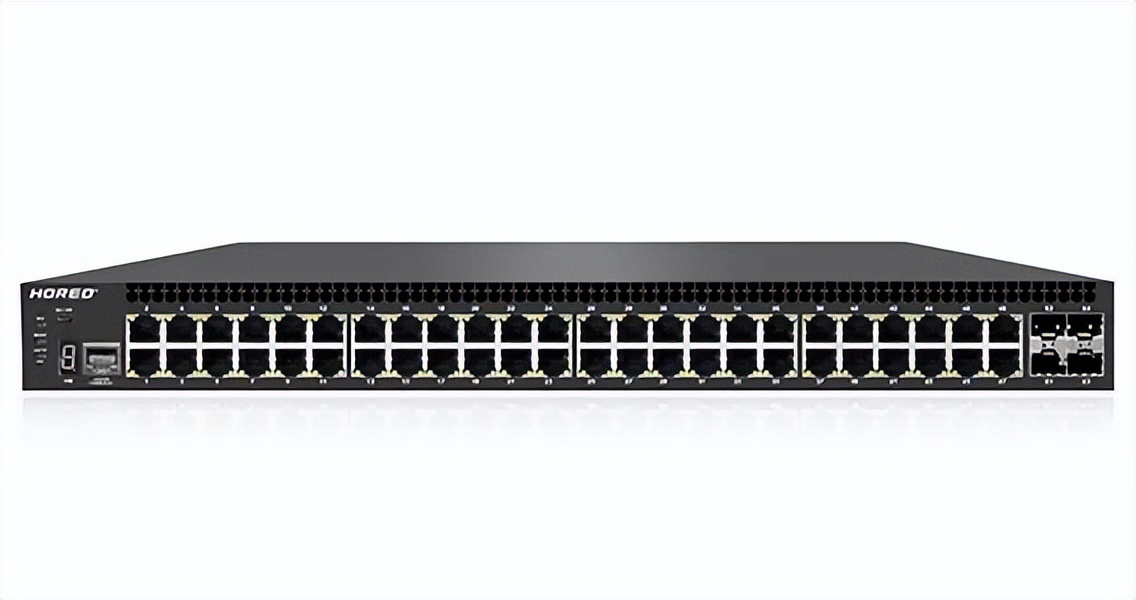

S5700-48G-4TF 千兆三层管理型交换机

3、在第一个数据包转发完成后，在硬件中创建一个MLS条目，用于后续的数据包由硬件执行的重新封装和快速转发。2层数据帧会被重新封装为需要转发的下一个网段的帧格式。这就是MLS“一次路由，多次交换"的原理。

4、基于CEF (一种基于拓扑转发的模型)的MLS， 其关键是两张转发信息表，转发信息库(FIB) 与路由表一一对应，是路由表的一个镜像。路由表更新时，FIB随之变化，其中FIB包含邻接主机的IP地址与VLANID的对应关系。而邻接关系表包含邻接主机和交换机MAC地址的对应关系用来提供二层重写信息。

5、基于CEF的MLS转发过程，即发送单播数据包，通过查找FIB和邻接关系表，重新封装数据帧，从相应端口进行转发。

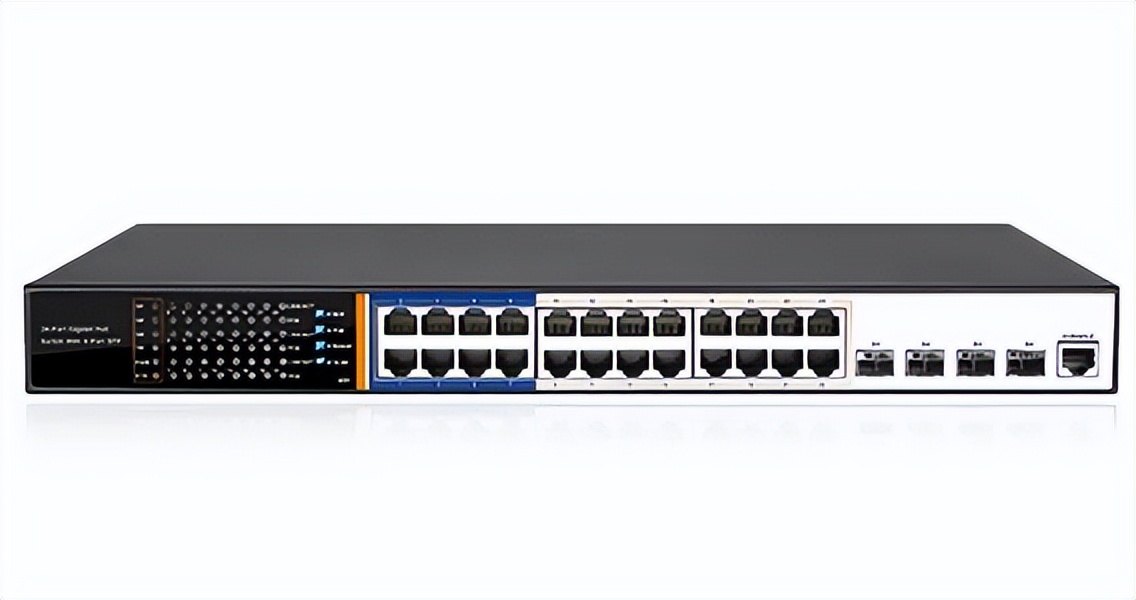

S5700-24F-8G-4TF 千兆三层管理型交换机

使用三层交换机优势

除了优秀的性能之外，三层交换机还具有一些传统的二层交换机没有的特性，这些特性可以给校园网和城域教育网的建设带来许多好处。

1、高可扩充性

三层交换机在连接多个子网时，子网只是与第三层交换模块建立逻辑连接，不像传统外接路由器那样需要增加端口，从而保护了用户对校园网、城域教育网的投资。并满足学校3-5年网络应用快速增长的需要。

2、高性价比

三层交换机具有连接大型网络的能力，功能基本上可以取代某些传统路由器，但是价格却接近二层交换机。现在一台千兆三层交换机的价格只有几千元，与高端的二层交换机的价格差不多。

PS2024G 千兆三层管理型交换机

3、内置安全机制

三层交换机可以与普通路由器一样，具有访问列表的功能，可以实现不同VLAN间的单向或双向通讯。如果在访问列表中进行设置，可以限制用户访问特定的IP地址，这样学校就可以禁止学生访问不健康的站点。

访问列表不仅可以用于禁止内部用户访问某些站点，也可以用于防止校园网、城域教育网外部的非法用户访问校园网、城域教育网内部的网络资源，从而提高网络的安全。

4、适合多媒体传输

教育网经常需要传输多媒体信息，这是教育网的一个特色。三层交换机具有QoS（服务质量）的控制功能，可以给不同的应用程序分配不同的带宽。

例如，在校园网、城域教育网中传输视频流时，就可以专门为视频传输预留一定量的专用带宽，相当于在网络中开辟了专用通道，其他的应用程序不能占用这些预留的带宽，因此能够保证视频流传输的稳定性。而普通的二层交换机就没有这种特性，因此在传输视频数据时，就会出现视频忽快忽慢的抖动现象。

S5700-48GP-4TF 千兆三层管理型POE交换机

另外，视频点播（VOD）也是教育网中经常使用的业务。但是由于有些视频点播系统使用广播来传输，而广播包是不能实现跨网段的，这样VOD就不能实现跨网段进行；如果采用单播形式实现VOD，虽然可以实现跨网段，但是支持的同时连接数就非常少，一般几十个连接就占用了全部带宽。而三层交换机具有组播功能，VOD的数据包以组播的形式发向各个子网，既实现了跨网段传输，又保证了VOD的性能。

5、计费功能
