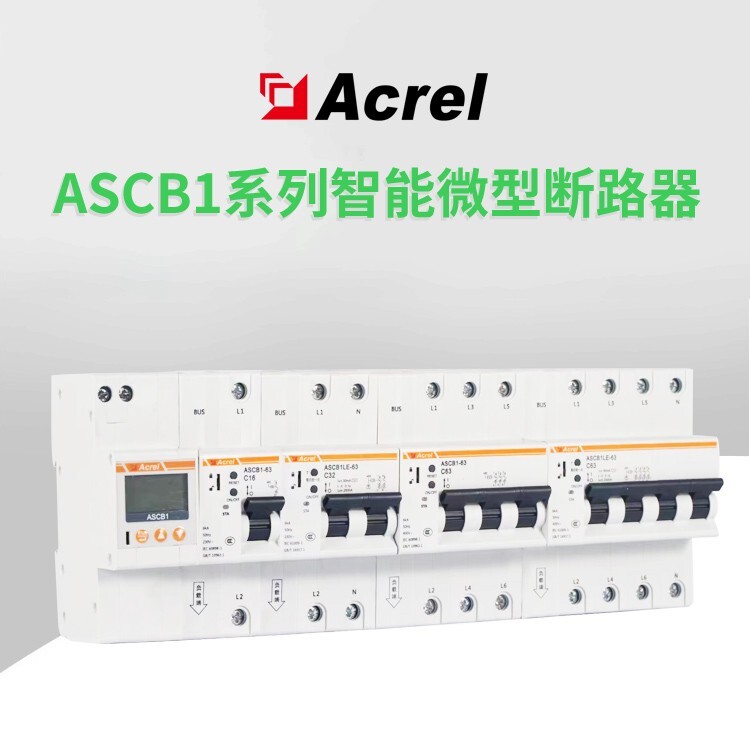

过欠压保护断路器云平台远程控制

保护功能----过流保护，默认额定电流预警，110%额定电流跳闸，阈值可调。

短路保护----C型：5-10倍额定电流0.04秒断路保护 D型：10-14倍额定电流0.04秒断路保护。

过载保护----默认额定功率预警，110%额定功率跳闸，阈值可调。

过压保护----默认110%额定电压预警，120%额定电压跳闸，阈值可调。

欠压保护----默认90%额定电压预警，80%额定电压跳闸，阈值可调。

过温保护----默认80℃预警，100℃跳闸，阈值可调。

漏电保护----默认20mA预警，30mA跳闸，阈值可调（选择漏电模块时）

安装方式

1）该设备适用于标准35mm导轨式安装，安装时只需将设备卡进轨道并用卡扣固定住即可。

2）依照实际配电管理和线路铺设设计要求，选择和使用符合需要的物联网模块以及电箱

箱体的规格，按图示模块顺序组合安装，每个模块间使用厂家特制的 8PIN 数据线连接。

3）断路器应垂直安装，手柄处于“ /OFF”时触头为断开状态，当手柄向上运动时，触头向闭合方向

运动；

4）与断路器额定电流匹配的连接用铜导线标称截面积见表5

额定电流（A） 10 16～20 25 32 40～50 63

导线截面积（mm²） 1.5 2.5 4 6 10 16

扭矩（N.m） 3.5 3.5 3.5 3.5 3.5 3.

产品优势

集成度高：保护，计量，控制一体化，只需一台断路器，即可代替多个产品，实现设备的高集成化；

安装便捷：设备体积小，安装方式与传统空开基本无异，适应各类安装环境，应用场景范围广阔；

降低成本：设备的高集成化，大大节省了人力施工布线与多种设备的采购成本；

效率提升：设备端，网页端，手机端三端设备状态同步显示，用户可随时随地监控设备，平台及时更新能耗环比统计分析，方便用户快速制定节能方案；
