[企业路由器] PPTP VPN应用与配置指南

企业VPN路由器提供多类VPN功能。其中PPTP VPN的PC到站点模式可以为终端提供接入总部的安全隧道。终端可以通过宽带、专网、3G、WLAN等各类接入方式接入到Internet，使用终端自带的VPN客户端拨号与总部路由器连接，建立安全隧道进行数据传输。

本文介绍搭建PPTP VPN服务器，以及不同类型的客户端连接PPTP的方法。

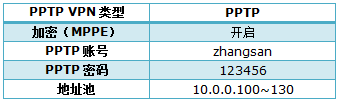

某公司需要为出差员工提供VPN接入，保证出差员工可以通过VPN 隧道安全访问内网服务器资源。分析用户需求，可以通过PPTP VPN功能满足该需求。以下为服务器参考设置表：

注意：上表中的参数仅供参考。

1、增加PPTP地址池

登录路由器管理界面，在 对象管理 >> IP地址池 中添加PPTP地址池，点击 新增，设置如下：

2、设置PPTP VPN

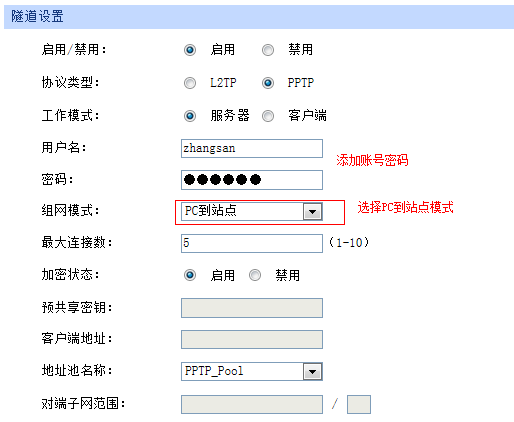

在VPN >> PPTP >> PPTP服务器设置 中设置PPTP服务器参数，点击 新增，设置如下：

连接数：一个账号允许同时拨号的客户端 数目。

3、启用VPN-to-Internet通道

在 L2TP/PPTP 中的全局管理设置，勾选 “启用VPN-to-Internet通道”，如下图：

不同PPTP 客户端的配置方式有所差异，请选择客户端操作系统，参考对应指导文档：

客户端拨号成功后，可以在PPTP服务器隧道信息显示客户端信息。

终端连接成功后，在VPN >> PPTP >> PPTP服务器隧道信息 中会显示对应条目，如图所示：

至此，PPTP VPN设置连接成功，VPN客户端可以访问上网并访问总部内网。

Windows 7

PPTP VPN客户端拨号操作步骤

通过VPN进行移动办公已经广泛应用，办公终端可以通过安全隧道接入内网，为出差人员提供便捷办公应用。本文对Windows 7电脑通过PPTP VPN隧道接入办公网络的设置方法进行指导。

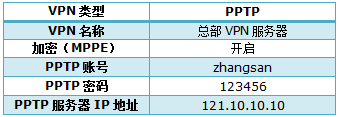

本文涉及到的配置参数如下表：

注意：此处参数配置仅供本文讲解参考，真实环境中以实际参数为准。

设置之前，请确保Windows 7终端与PPTP服务器已经连接到网络。

1、在桌面右下角右键点击网络图标，选择 打开网络和共享中心，点击 设置新的连接或网络，设置新的连接。

2、按照设置向导开始设置，选择 连接到工作区，如下图：

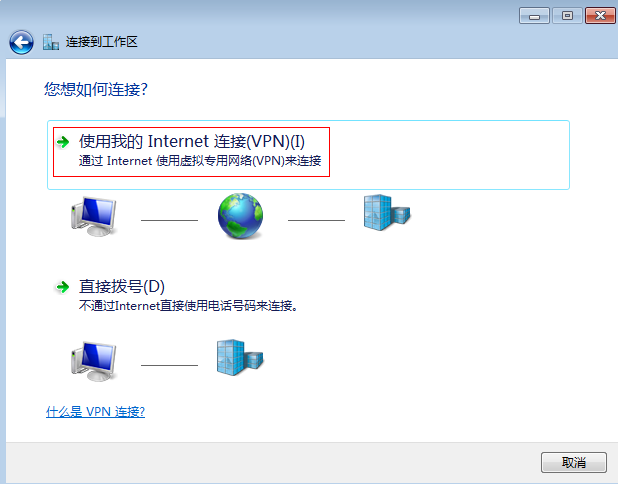

3、选择连接方式

选择 使用我的Internet连接（VPN）（I），如下图：

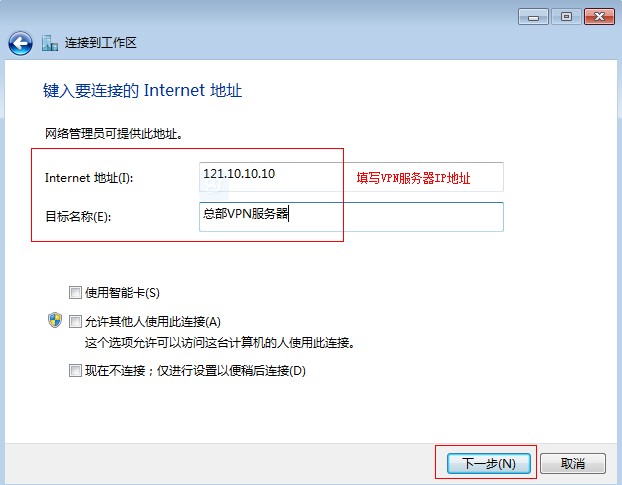

4、设置 VPN服务器IP地址 与 VPN客户端名称（此处举例为总部VPN服务器），如下图：

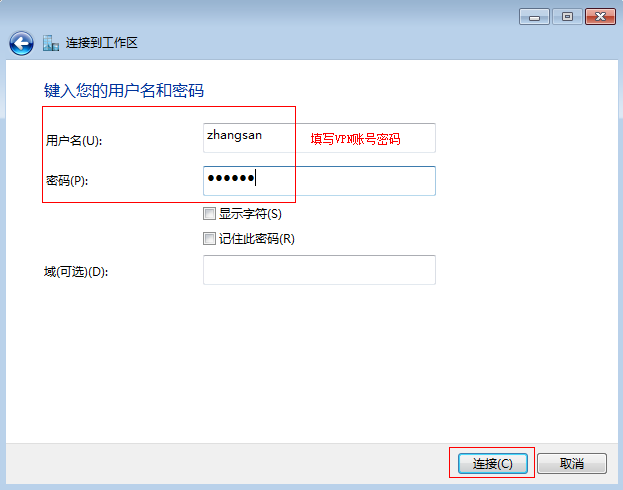

5、填写PPTP VPN账号、密码，填写完成后点击 连接，如下图：

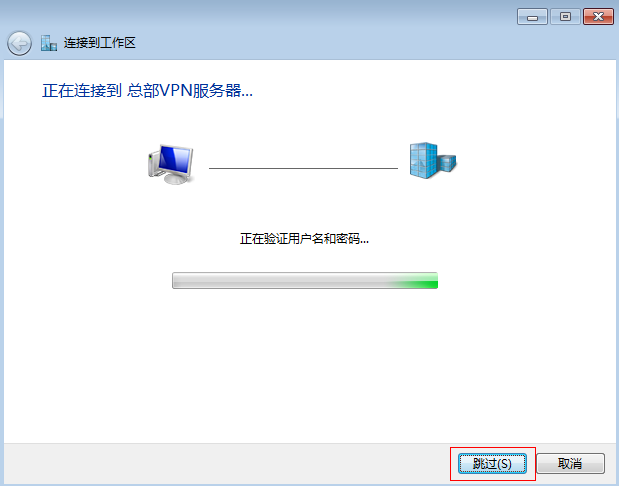

6、跳过当前的连接，点击 跳过，如下图：

客户端添加完成，需要进一步进行参数配置，继续下一步。

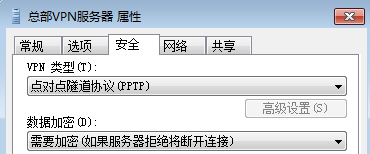

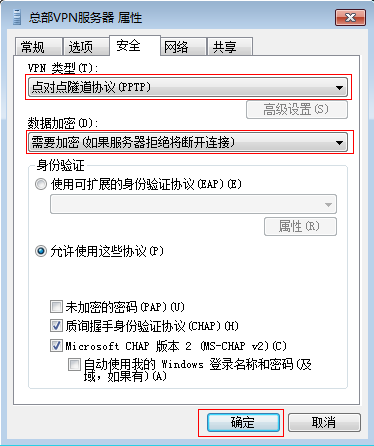

在 网络和共享中心 >> 更改适配器设置 中找到VPN客户端，右键 并选择 属性，在 网络 中选择VPN类型为 点对点隧道（PPTP），并选择 需要加密，如下图：

保存参数设置后，尝试VPN连接，继续下一步。

双击VPN客户端，填写PPTP账号、密码，点击 连接，如下图：

连接成功后，在VPN客户端会变为蓝色。如下图：

连接成功后，可以右键点击VPN客户端，选择 状态 >> 详细信息，查看到获取到的IP地址、协商信息等参数。

如果PPTP无法连接成功，请点击参考：

至此，VPN连接成功，您可以通过VPN隧道访问总部网络，也可以通过VPN服务器进行上网（取决于VPN服务器端的设置）。

如果拨号成功后无法访问内部资源，请点击参考：

如果需要对已设置的客户端进行修改，可以 右键 点击VPN客户端，选择 属性，在 属性 的选项中设置对应参数。
