云与移动办公时代 IPsec VPN 隧道技术的原理与实践

一、引言：VPN技术的演进与选择

随着云计算和移动办公的普及，企业网络边界逐渐模糊，传统的物理专线已无法满足灵活多变的连接需求。虚拟专用网络（VPN）作为安全远程接入的核心技术，通过公共网络基础设施建立加密通道，实现数据的机密性、完整性和身份认证。在多种VPN技术中，IPsec VPN因其协议标准化程度高、安全性强、互操作性好的特点，成为企业站点互联和远程接入的首选方案。本文将深入剖析IPsec VPN的技术原理、部署架构及实战配置要点。

二、IPsec协议体系架构2.1 IPsec协议栈组成

IPsec并非单一协议，而是一套在IP层提供安全服务的协议族，主要由以下协议构成：

2.2 工作模式对比

IPsec支持两种工作模式，适用于不同的网络场景：

模式

封装方式

适用场景

优点

缺点

传输模式

不增加新IP头，仅加密载荷

端到端加密，Host-to-Host

开销小，效率高

不支持NAT穿透，公网路由受限

隧道模式

新增外层IP头，完整封装原数据包

网关到网关，Site-to-Site

支持NAT，公网路由灵活

增加额外开销

在实际部署中，Site-to-Site场景普遍采用隧道模式，而远程接入场景根据网关设计可选择传输模式。

三、IKE协商机制详解3.1 IKEv2协商流程

IKEv2相比v1版本大幅简化了协商过程，将消息交换从6个减少到4个，建立连接效率更高：

IKE_SA_INIT阶段（2个消息）：

Initiator -> Responder: SA提案、DH交换、Nonce

Responder -> Initiator: 选择提案、DH响应、Nonce

IKE_AUTH阶段（2个消息）：

Initiator -> Responder: 身份认证、SA载荷

Responder -> Initiator: 身份认证、SA载荷、建立成功

3.2 加密套件选择

加密套件的配置需要在安全性和性能之间取得平衡：

3.3 DPD与Keepalive四、NAT穿透技术4.1 NAT-T（NAT Traversal）

NAT-T是IPsec在NAT环境中正常工作的关键技术。由于NAT设备会修改IP地址和端口号，导致ESP协议（基于IP协议号50）无法穿越NAT设备。NAT-T通过以下机制解决此问题：

UDP封装：将ESP数据包封装在UDP端口4500中NAT发现：在IKE协商阶段检测路径上是否存在NAT设备Keepalive：周期性发送Keepalive报文维持NAT映射4.2 ESP-in-UDP封装流程

原始数据包：IP(源地址) -> ESP载荷 -> IP(目的地址)

NAT-T封装后：IP(NAT后的源地址) -> UDP(4500) -> ESP载荷 -> IP(目的地址)

部署注意事项：

五、IPsec VPN部署架构5.1 Site-to-Site VPN

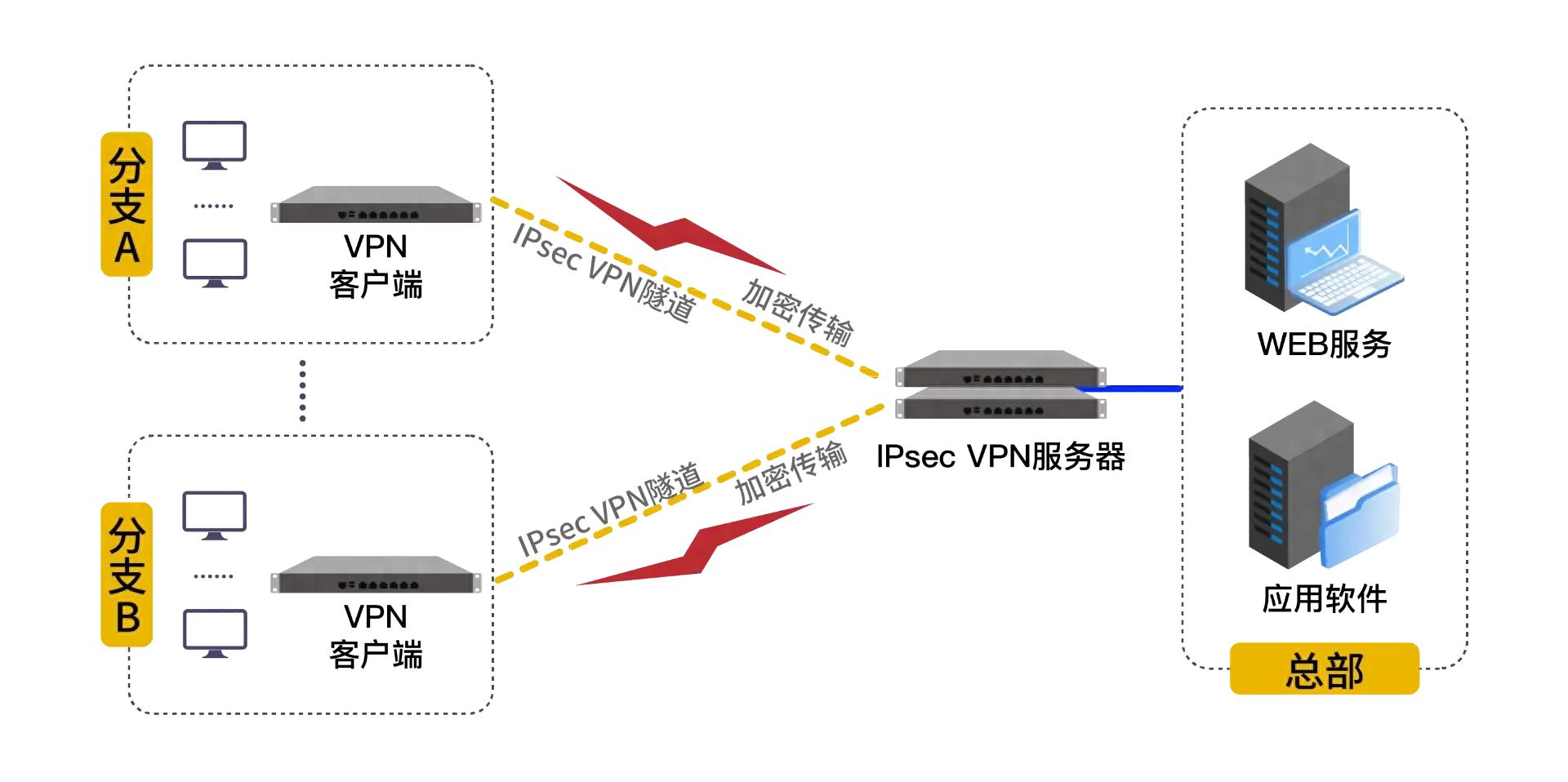

站点互联是IPsec VPN的经典应用场景，用于连接企业总部与分支机构的网络。

典型拓扑结构：

总部网络 总部VPN网关 公网/互联网 分支VPN网关 分支网络

192.168.1.0/24 公网IP A 公网IP B 192.168.2.0/24

关键配置要点：

5.2 Remote Access VPN

远程接入场景下，移动用户通过IPsec客户端连接企业内网。

架构对比：

身份认证集成：

5.3 混合云互联

企业在云环境（AWS、Azure、阿里云）中部署VPC后，通过IPsec VPN将云VPC与本地数据中心互联：

配置差异点：
